Описание ： Машина используется для упаковки в термоусадочную полиэтиленовую пленку рукавного типа для аптечек, бутылок, пищевых продуктов, косметики, картона и так далее.Макс.скорость 20 шт/мин.Он может автоматически завершить все действия, такие как укладка материала, подача, подача упаковочной пленки, запечатывание, усадка и так далее.Машина принимает фотоэлектрическое управление, регулировку скорости преобразования частоты, HMI и PLC.Неисправность может отображаться автоматически во время работы машины.Его можно использовать отдельно или в линии с автоматической картонажной машиной, автоматической этикетировочной машиной и машиной для наполнения коробок.
Основные технические параметры:
Горизонтальный размер подачи | 900士50мм |
Упаковочный материал | Термоусадочная полиэтиленовая пленка |
Размер упаковочного материала | 0,03-0,1*350 мм (толщина*ширина ) |
упаковочного материала Внешний диаметр рулона | Макс.300мм |
упаковочного материала Внутренний диаметр рулона | Мин.70 мм ( бумажная трубка ) |
Максимум. Размер упаковки | 300*200*150мм |
Источник питания | 380 В/50 Гц, 3 фазы, 4 провода |
Общая мощность | 8,5 кВт |
воздуха Давление | 0,5-0,7 МПа |
вместимость | 10-25ПК/мин |
сжатия Скорость | 0-10 м/мин |
Габаритные размеры | 2850*900*1470 мм (Д*Ш*В) (конвейерная лента: 370 мм) |
машины Вес | 400 кг |
машины Основной материал | 304 нержавеющая сталь |

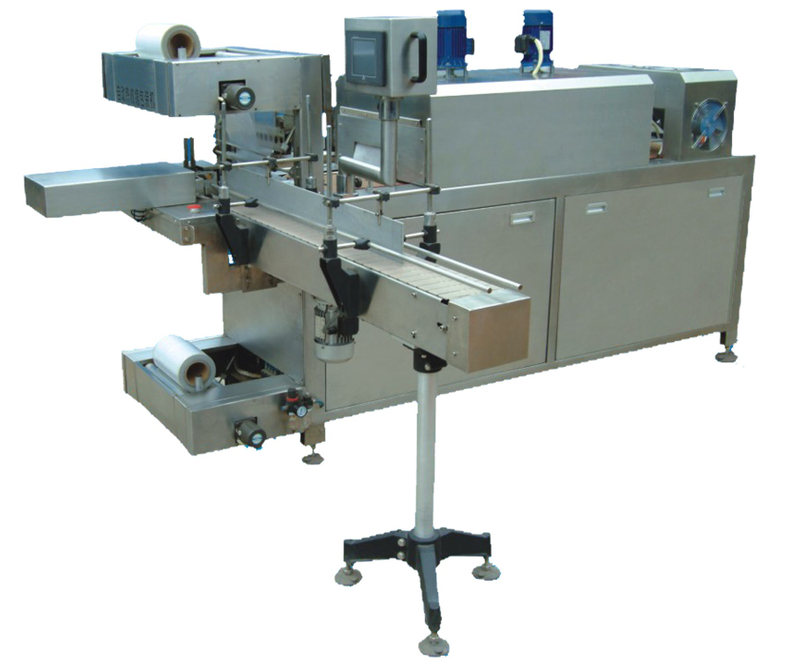

Автоматическая термоусадочная упаковочная машина BS-500B
Основные компоненты
Нет. | Имя | Технические характеристики | Бренд |
1 | Сенсорный экран компьютера | TP7062KX | Пекин |
2 | Температурный модуль | EM231 | Сименс Германия |
3 | Программируемый контроллер | ТБД224ПЛК | Сименс Германия |
4 | преобразователь | Ф100 | Шаньдун |
5 | Реле | МК3П-1 | Омрон Япония |
6 | Магнитный клапан | СТНК ТГ2521-08 | AIRTAC Тайвань |
7 | Фильтрующий клапан, регулирующий давление | АФР-2000 | AIRTAC Тайвань |
8 | Цилиндр | СК32×150 | AIRTAC Тайвань |
9 | Цилиндр | СК32×320 | AIRTAC Тайвань |
10 | Цилиндр | ПДД25×30 | AIRTAC Тайвань |
11 | Цилиндр | СК32×270 | AIRTAC Тайвань |
12 | Цилиндр | ТН25×40 | AIRTAC Тайвань |
13 | КОНВЕЙЕРНАЯ СЕТКА | Сетка 4×4 | Тефлон, Япония |
14 | Мотор | YN80-25 | Чжэцзян |
15 | Мотор | YY6324 | Ханчжоу |
16 | Бесконтактный переключатель | ПЛ-05Н | Омрон Япония |
17 | Емкостной переключатель приближения | ЦА-18М-08МК | Омрон Япония |
18 | переменного тока контактор | ICL-0901 | Шнайдер, Франция |
19 | Переключатель защиты от сброса | Д247-63-С16 | CHINT Китай |
20 | Кварцевая нагревательная трубка | 220В | ЛеЛуо Япония |
21 | Электрическая тепловая трубка из нержавеющей стали | 220В | ЛеЛуо Япония |
22 | Осевой _ вентилятор | 200F2Y2-D | Нинбо Цзюлун |
23 | Мотор | 250 Вт | Фэнхуа |
24 | Сборка двигателя | 180 Вт | Цинхуа |
25 | Цепная пластина для кормления из бутылочки | 820-К600 | Шанхай |
