Позиционированная этикетировочная машина, Автоматическое позиционирование звездчатого колеса. Вертикальная этикетировочная машина.

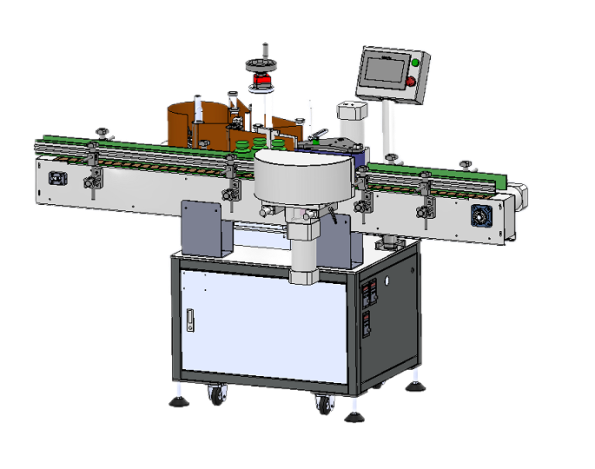

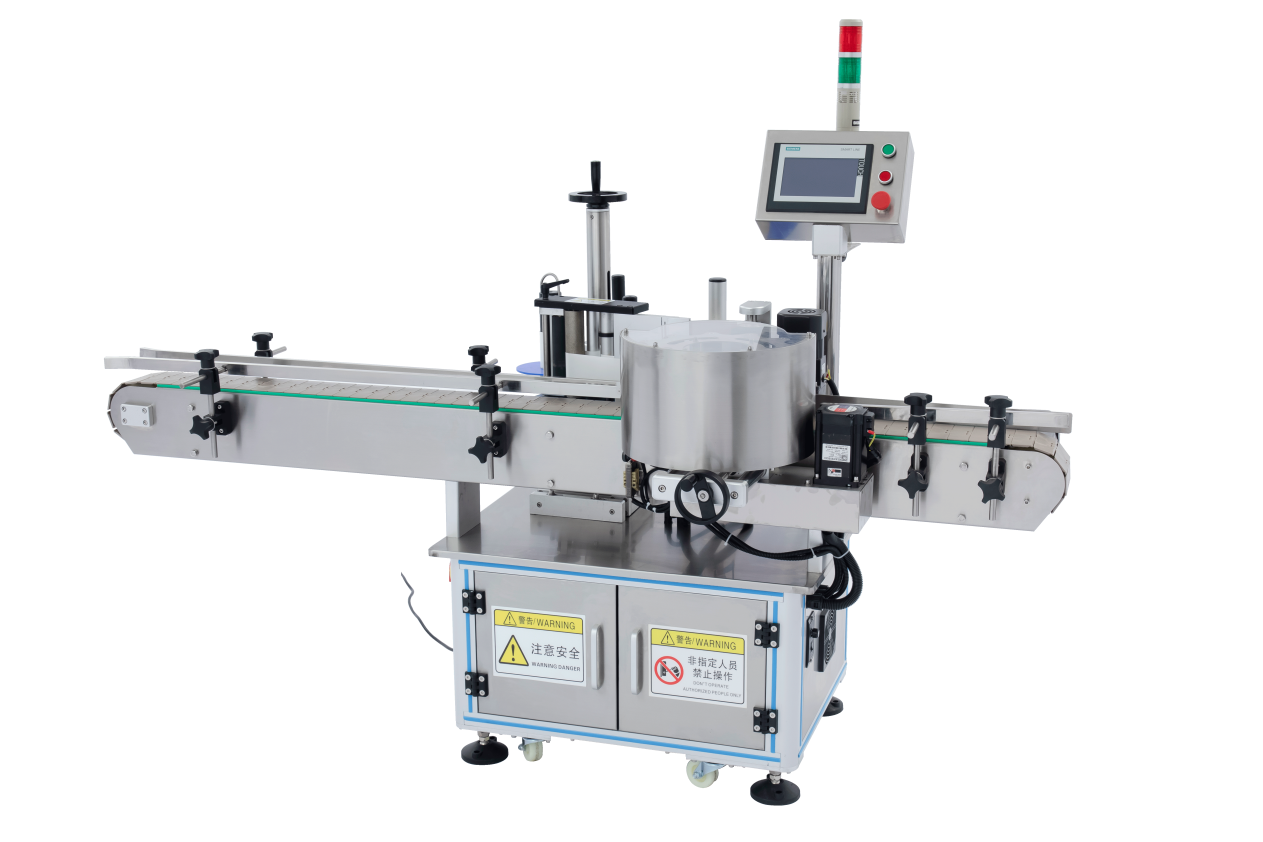

HQ-103D Автоматический Позиционирование звездчатого колеса Вертикальная этикетировочная машина:

Основное использование: Подходит для маркировки на окружной поверхности круглых бутылок, может наноситься с одинарной или двойной этикеткой, а переднее и заднее пространство для двойной этикетки можно гибко регулировать, например, для бутылок, круглых резервуаров для пищевых продуктов. и так далее, широко применяется в области косметики, продуктов питания, медицины, дезинфекции воды и так далее.Устройство определения положения по окружности является необязательным, и маркировку положения можно реализовать в заданном положении на поверхности по окружности.

Дополнительный ленточный кодер и струйный принтер могут печатать на этикетке дату производства и номер партии, а также реализовывать интеграцию этикетки и кода распыления.

Область применения:Самоклеящаяся этикетка, самоклеящаяся пленка, электронный нормативный код, штрих-код и т. д.

Применимые продукты:Круглые бутылки диаметром 30–120 мм.

Область применения:Широко используется в медицине, пищевой промышленности, производстве игрушек, бытовой химии и других отраслях промышленности;

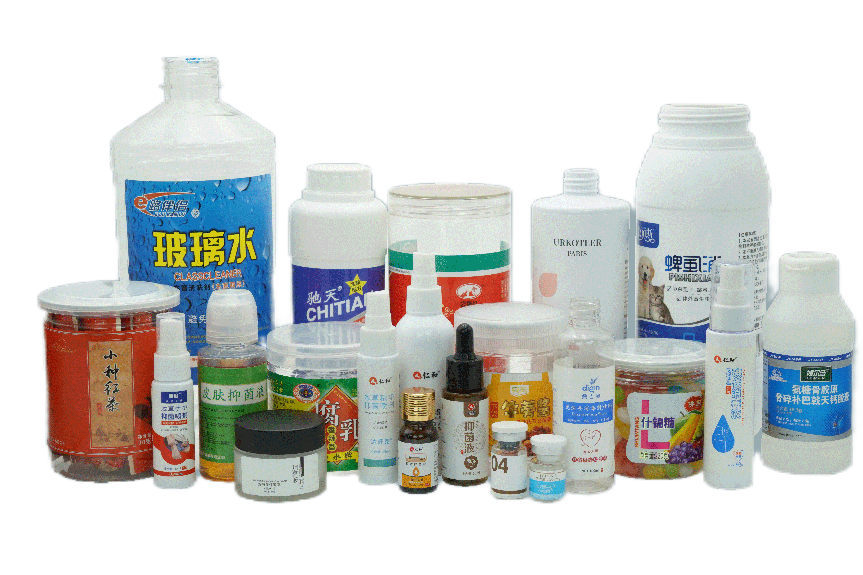

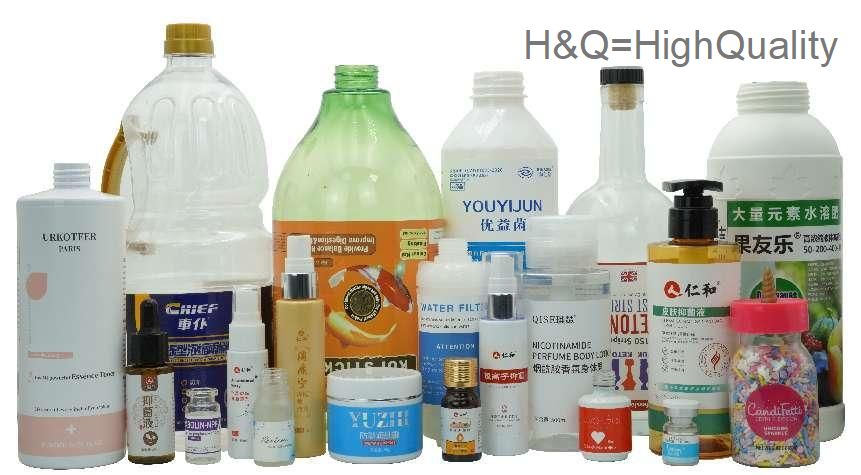

Примеры применения: Этикетка на бутылке с дезинфицирующей водой, двойная этикетка с гелевой водой, этикетка с правильным расположением бутылки красного вина и т. д.

Рабочий процесс: После того, как продукт попадает на конвейерную ленту и попадает в механизм разделения бутылок;после разделения продуктов датчик обнаруживает прохождение продукта, возвращает сигнал в систему управления маркировкой, соответствующий двигатель отправляет этикетку в правильное положение, где должна быть маркирована продукция. Прикрепление одной этикетки завершено. .

Операционный процесс:Продукт на конвейерную ленту (соединяемое сборочное звено)—>доставка продукта—>Отдельное расстояние между продуктами—>Испытание продукта —>Ориентация продукта—>Маркировка и закрывающая этикетка—>Собрать маркированные продукты.

Технический параметр:

Скорость этикетирования: около 60-100 шт./мин (в зависимости от продукта и размера этикетки)

Точность маркировки: ± 1,5 мм (ошибки в маркировке продукта не учитываются)

Подходящий размер объекта: Диаметр: 20-110 мм, Высота: 30-350 мм;

Подходящий диапазон этикеток: длина 10–30 мм, ширина нижней бумаги 10–150 мм.

Максимальный запас этикеток: внешний диаметр в пределах 300, внутренний диаметр 76 мм.

Температура окружающей среды/влажность: 0-50℃/15-85%

Характеристики напряжения: 220 В переменного тока, 50 Гц.

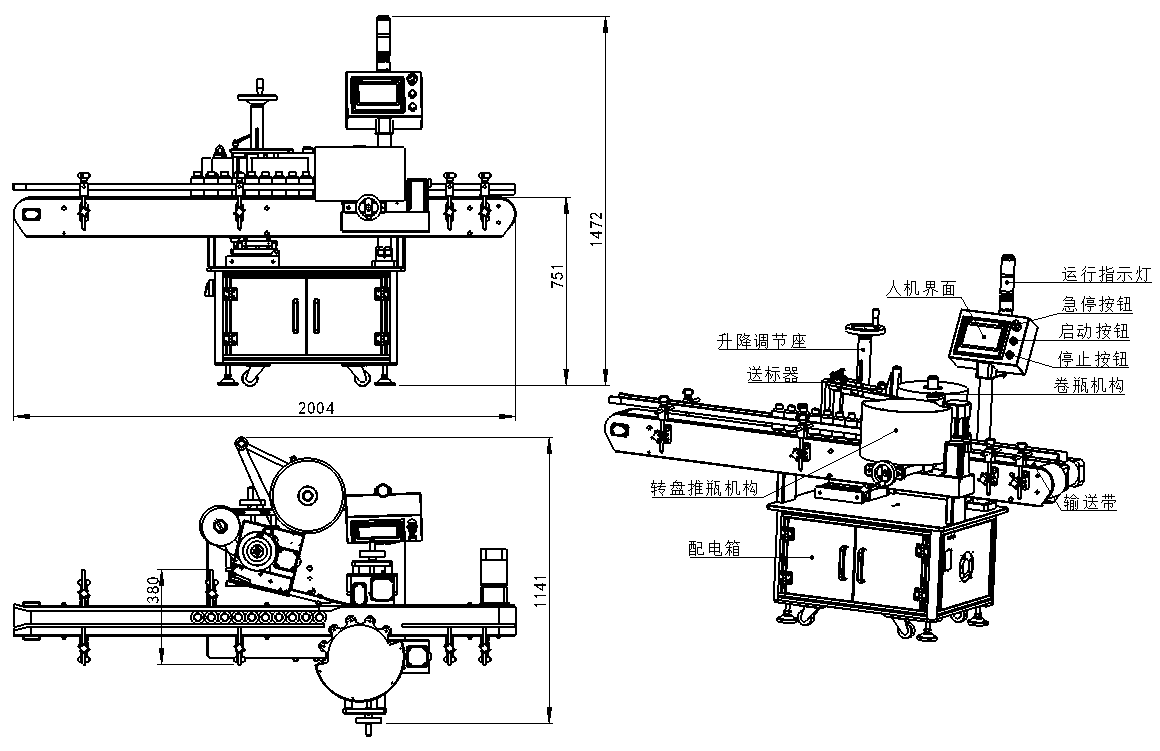

Размер машины: 2004*1141*1472 мм

Вес машины: 160 кг.

Конфигурация:

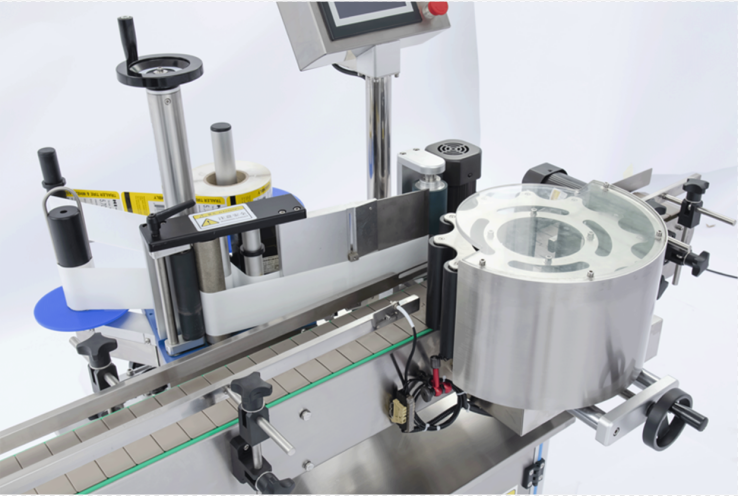

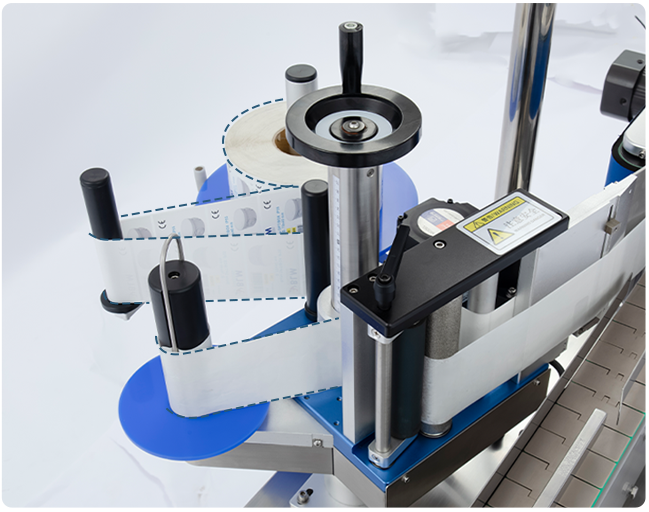

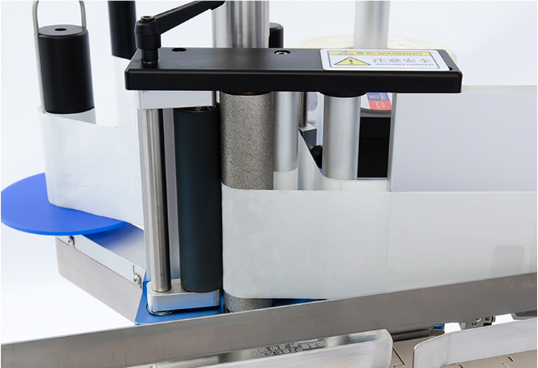

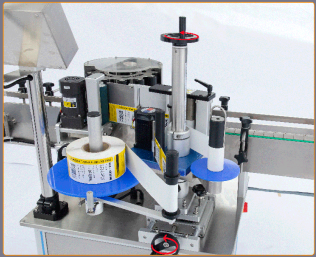

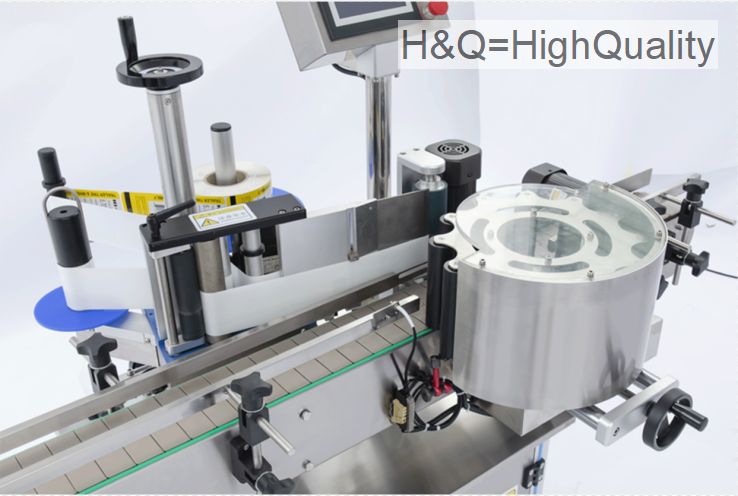

Части’ фото:

Функциональные характеристики:

◆На одном и том же оборудовании можно наносить одинарную и двойную этикетку на продукцию в круглых бутылках, а расстояние между двумя этикетками можно гибко регулировать.Функция позиционирования и маркировки на периферийной поверхности может быть реализована путем выбора устройства обнаружения периферийного позиционирования.

◆ Этикетка с высокой степенью перекрытия, оснащена механизмом верхнего прижима в сочетании с 3-осевым механизмом позиционирования для устранения колебаний бутылки вверх и вниз и повышения точности этикетировки.

◆ Автоматическое разделение бутылок, использование эластичного механизма разделения бутылок, эффективно устраняет ошибку самой бутылки, вызванную негладким разделением бутылок, улучшает стабильность;

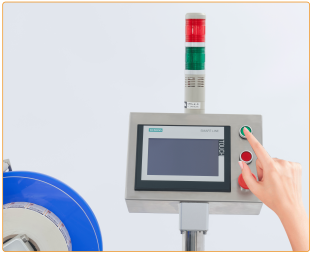

◆ Управление с помощью сенсорного экрана, интерфейс взаимодействия человека с компьютером оснащен функцией обучения работе, изменение параметров интуитивно понятно и понятно, а переключение различных функций просто;

◆ Интеллектуальное управление, автоматическое фотоэлектрическое отслеживание без объекта и без этикетки, функции автоматической коррекции без этикеток и функции автоматического обнаружения этикеток, чтобы избежать ненужной траты этикеток и отсутствующих наклеек;

◆ Прочные и гигиеничные, в основном изготовленные из нержавеющей стали и высококачественного алюминиевого сплава, с надежным качеством и отвечающие производственным требованиям GMP;

◆ С функцией автоматического отключения, подсчета производства, энергосбережения (когда в установленное время нет производства, оборудование автоматически переходит в состояние ожидания энергосбережения), функции подсказки по настройке производственного номера, функции защиты настройки параметров (параметр настройка подведомственного управления), что удобно для производства.

◆ Дополнительная функция: ①Функция горячего кодирования / распыления кода;

②Функция автоматической подачи (вертикальная машина для подачи из бутылочки);

③Функция автоматического сбора (в сочетании с учетом продукта);

④Добавить устройство для маркировки;

⑤Функция удаления бутылок без этикетки (настраивается в соответствии с требованиями заказчика).

Требования к изготовлению этикетки:

1. Интервал между этикеткой и этикеткой составляет 2-4 мм;

2. Этикетка на краю бумаги-основы есть.  2 мм;

3. Нижняя бумага основы этикетки должна быть изготовлена ​​из решетчатого лафаксина, а нижняя бумага обладает хорошей прочностью и не допускает разрушения (чтобы не порезать нижнюю бумагу).

4. Внутренний диаметр сердечника составляет 76 мм, а внешний диаметр менее 280 мм.
