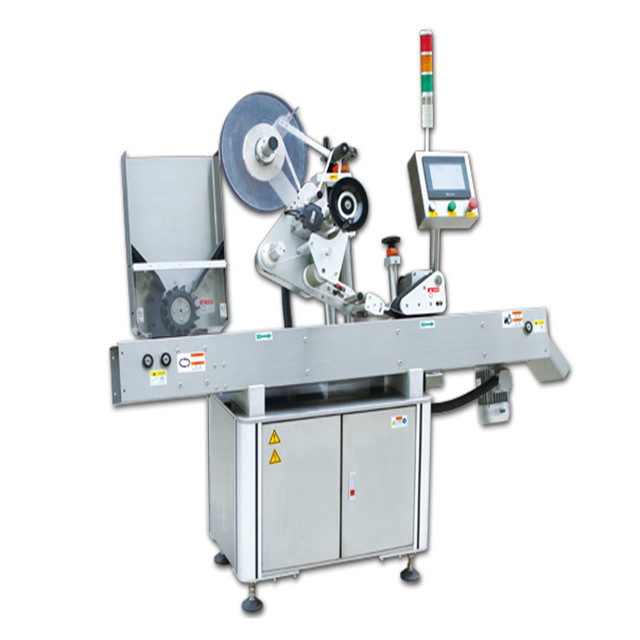

HQWT-300 Высокоскоростная горизонтальная этикетировочная машина

1

Скорость маркировки хоста

300 об/мин (стабилизированная скорость)

2

Точность маркировки

±0,5 мм

3

Спецификация маркировки

10 мл жидкости для перорального применения

4

Внутренний диаметр бумаги

76 мм

5

Внешний диаметр бумаги

420 мм

6

Режим маркировки

Горизонтальный вход, горизонтальная маркировка, вертикальный выход

7

Скорость разбивания бутылок

Менее 1/100000

8

Спецификация напряжения

220 В/380 В, 50/60 Гц

9

Общее энергопотребление

2,7 кВт  220 В переменного тока, 50/60 Гц  Один этап

10

Давление воздуха

5-7 кг/см⊃2;

11

Система контроля

Германия Siemens PLC

12

Система вождения

Японское управление серводвигателем.

13

Режим регулирования скорости

Безинверторное регулирование скорости с преобразованием частоты в Германии

14

Синхронность

Вся связь машины, полная синхронизация

15

Вес нетто

350 кг

1

Маркированный серводвигатель

GYB751D5-RC2

Япония       Фудзи           1 блок

2

Драйвер серводвигателя

СГД7С-5Р5А00А

Япония       Фудзи            1 блок

3

Двигатель для транспортировки этикеток

0,37 кВт

Тайвань    Чжунда           1 блок

4

Маркировка конвейерного двигателя-редуктора

ЯМРВ  040  1:30.0

Тайвань    Чжунда          1 блок

5

Двигатель подачи

51К40ГН-ЯФТ

Тайвань      Юнли         1 блок

6

Мотор-редуктор подачи

5ГН-60К

Тайвань      Юнли         1 блок

7

Прикрепленный к колесу двигатель

51К40ГН-ЯФТ

Тайвань      Юнли         1 блок

8

Мотор-редуктор на колесе

5ГН-9К

Тайвань      Юнли         1 блок

9

Электрический глаз в бутылке

FX-501

Япония  Панасоник         1 шт

10

Глаз обнаружения этикеток

WFS3-40N415

Германия      Ксике         1 шт

11

Вспомогательное реле

MY2N-J

Франция      Шнайдер      3шт

12

Твердотельное реле

ССР-10ДД

Шанхай   Сенше        1 шт

13

Воздушный переключатель

ОСМК32Н2Д16

Франция      Шнайдер      1 шт

14

Сенсорный экран

GC 4401W-DC 24 В

Германия       Сименс       1 блок

15

Преобразователь частоты А

FC51-750W

Германия       Сименс       1 блок

16

ПЛК

СМАРТ-СТ40

Германия       Сименс       1 шт

17

Расширенный модуль

6ЭС7 288-2ДТ16-0АА0

Германия       Сименс       1 шт

18

Линия связи ПЛК

XBTZ9008

Германия       Сименс       1 шт

19

Предохранитель+предохранительный провод

РТ28Н-32+РТ28-2

Франция         Шнайдер        1 комплект

20

Этикетка двигателя

4РК25ГН-КТ

Тайвань      Преданный        1 блок

21

Коробка регулирования электродвигателя питания

4ГН-6К

Тайвань      Преданный        1 блок

22

Двигатель для сбора бумаги

4РК25ГН-КТ

Тайвань      Преданный        1 блок

23

Мотор-редуктор для сбора бумаги

4ГН-6К

Тайвань      Преданный        1 блок

24

Фотоэлектрический датчик для обнаружения этикеток

SP7-A43-Диффузионный цветотип

Япония        Азбиль          1 шт

25

Этикетка фотоэлектрическая

HPJ-T21-Для съемки типа

Япония         Азбиль          1 шт

26

Начало сбора бумаги близко к фотоэлектрической энергии

СН05-Н

Тайвань      РИКО        1 шт

27

Кнопка аварийной остановки

XB2BS542C

Франция       Шнайдер       1 шт

28

Зеленая кнопка запуска

XB2BA31C

Франция       Шнайдер       1 шт

29

Красная кнопка остановки

XB2BA42C

Франция       Шнайдер       1 шт

30

Желтая кнопка сброса

XB2BA51C

Франция       Шнайдер       1 шт

31

Сигнальная лампа

24В

Франция       Шнайдер       1 шт

32

Распределительная коробка

SUS304Нержавеющая сталь

Шанхай     МинЛонг
