HQ-DYJ2-4-4-2 Машина для наполнения и укупорки капель

HQ-DYJ2-4-4-2 Машина для наполнения и укупорки капель:

Машина для наполнения, укупорки и укупорки капель, применимая в фармацевтической промышленности для бутылок емкостью 5-40 мл с жидким наполнением, укупоркой и укупоркой, упаковкой и т. Д. Структура разумна, автоматически расшифровывает бутылку, заглушки для наполнения и расшифровки, вставные пробки, загрузочные колпачки, завинчивающаяся крышка, высокоточный индексатор CAM для равномерного позиционирования диаграммы, без зазора, точность позиционирования;Высокоточный поршневой насос (или перистальтический насос) заполнение, точное измерение, регулировка, чистота и техническое обслуживание удобны, просты в эксплуатации, без бутылок без наполнения, без бутылок без закупорки, без пробок, без функции укупорки.Рабочая поверхность с защитой материалов из высококачественной нержавеющей стали 304, контакт с жидкой частью - нержавеющая сталь качества 316L, машина соответствует требованиям GMP.Привод машины использует механическую трансмиссию, работает точно и плавно, с низким рассеянием, работает плавно, стабильное производство и т. д., особенно подходит для предприятий серийного производства.

1. Основные технические параметры:

Производственная мощность: 60-90 шт/минуту

Применимые бутылки: круглые бутылки 5-15 мл

Метод наполнения: перистальтический насос

Заполнение головок: 2 головки

Точность: ± 1%

Квалифицированная ставка штекера: ≥99%

Загрузка штекерных головок: 4 головки

Квалифицированный уровень ограничения:       ≥99%

Головки загрузочных колпачков: 4 головки

Коэффициент укупорки:         ≥99%

Укупорочные головки:   2 головки

Мощность: 4 кВт

Электропитание:     380/220В   50Гц

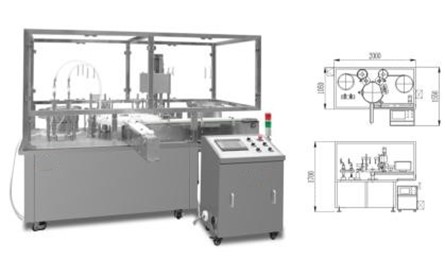

Размер машины:   2000×1600×1700мм

II. Основная конфигурация:

III. Принцип работы:

Механизм загрузочной вилки: первый шаг: когда бутылка перемещается на станцию ​​вилки через поворотный стол, рабочий сигнал серводвигателя контролируется обнаружением оптического волокна для достижения функции, есть бутылки, а затем вилка, нет бутылок без вилки , Второй шаг: Механизм загрузочной вилки разработан по принципу двухплечевого манипулятора, что позволяет избежать нестабильности пружинного или одноплечевого манипулятора в течение длительного времени; Третий шаг: Весь процесс вилки не требуется. источник газа и вакуум, а часть вилки имеет функцию автоматического позиционирования, поэтому вилка стабильна, не загрязняет окружающую среду и точно позиционируется;

Механизм загрузочного колпачка: основной принцип примерно такой же, как у механизма загрузочной пробки;

Укупорочный механизм: первый шаг: вращающийся укупорочный механизм имеет конструкцию с постоянным скручиванием, регулируйте крутящий момент в соответствии с плотностью затяжки крышки бутылки и резьбой горлышка бутылки.Затем поворотная крышка может автоматически скользить на место, а крышка головки поворотной крышки использует импортный силиконовый материал, чтобы не повредить крышку или бутылку;Второй шаг: позиционирование бутылки осуществляется автоматически с помощью механической трансмиссии, зажима, без пневматических элементов, поэтому стабильность бутылки, поверхность бутылки не будет повреждена и другие функции;

* Человеко-машинный интерфейс:

1. Система доставки;

2.Система наполнения;.

3.Загрузочная система штепсельной вилки

4. Система загрузочного колпачка

5. Система укупорки

6. Трансмиссионные бутылки, фидер, розлив, загрузочная пробка, загрузочная крышка, укупорка, выпускные бутылки VR синхронная система

7. Настройка производительности параметров рабочего значения всей машины

Защитная крышка:

1.Рама из нержавеющей стали 304;

2. Органическая акриловая прозрачная доска

★ Обеспечьте аварийное устройство аварийной остановки: Япония Fuji   1 шт .

★ С устройством отладки дистанционного управления: Тайвань, 1 шт.

IV. Основные характеристики и преимущества:

1. В машине используется уникальный механический механизм заглушки, механизм крышки, точность заглушки и крышки;

2. Без бутылки без наполнения, без бутылки без пробки, без пробки без функции укупорки;

3. С выключателем аварийной остановки, автоматической сигнализацией при механическом сбое. Оснащен устройством отладки беспроводного дистанционного управления, прост в обслуживании и использовании оборудования, удобен в отладке.

4. Машина может быть оснащена крышкой ламинарного потока , которая может устранить шум (весь шум машины ≤45 дБ) дополнительно;

5. Предотвращение кислотной и щелочной коррозии (игла для наполнения была из ПТФЭ; инфузионная трубка представляет собой импортную силиконовую трубку; покрытие столешницы изготовлено из тефлона);

6. Резьбовая крышка имеет равный крутящий момент и не повреждает крышку.

7. Впитывающая начинка без капания без пенообразования;

8. Наполнительная игла гладко отполирована с внутренней фаской R60 градусов без висящей жидкости;
