HQ-GZ-5 Машина для наполнения жидкостью с верхним верхом емкостью 5 л

Требования к параметрам I.Customer:

1.Наполнение сырьем: жидкое сырье;

2. Вес наполнения: 5-10 л;

3. Значение степени: 1 г;

4. Допустимая ошибка заполнения: 0,1% FS

5. Скорость наполнения одной машины: барабан 5 л, 120-150 барабан/час;

6. Метод наполнения: тип уровня жидкости;

7. Способ установки: Тип наземного перемещения;

8. Основная нержавеющая сталь оборудования, поверхность контакта с сырьем - нержавеющая сталь SUS 304;

9. Полуавтоматическая система наполнения жидкой поверхности;

10. Управление блокировкой с оборудованием подачи на месте заказчика;

11. Подача насоса перед разливочной машиной;

12. Требования к невзрывозащищенному наполнению;

II.Техническая информация:

Детали оборудования: Оборудование разливочной машины состоит из системы наполнения, блока управления, платформы для взвешивания, стойки наполнения, роликового канала без привода и т. д. из 5 частей.

Конкретный рабочий процесс:

Вручную поместите пустой барабан на платформу для взвешивания, нажмите кнопку «Пуск», сначала барабан станет тяжелым, а затем введите быстро падающий материал, достигните определенного веса для медленно падающего материала.Когда вес вот-вот достигнет целевого значения, прибор возвращается, обозначая измерение, наполнение, готовый барабан удаляют вручную.！

V. Внедрение разливочной машины с жидкостным верхом:

1. Система наполнения:

1.1 Пневматический заправочный пистолет: Компоненты заправочного пистолета: Заправочный пистолет состоит в основном из цилиндров.Суставы.Верх корпуса пистолета.Опустите корпус пистолета.Компоненты уплотнительных деталей и другие уплотнительные компоненты.

l   Марка цилиндра: Тайвань AirTAC

l   Модель цилиндра: SDA50*40B

l   Материал пистолета: полностью нержавеющая сталь SUS 304.

l   Уплотнительный материал: разбавленный ПТФЭ.

l   Размер подачи: 1 1/2 дюйма φ

l   Размер головки пистолета: 1 1/2 дюйма φ

1.2 Механизм поддержки и платформа заправочного пистолета:

l   Материал:SUS304

l   Ручной подъемный механизм с регулируемой высотой.

1.3Два регулируемых пневматических шаровых крана:

l   Бренд: отечественная продукция.

l   Материал корпуса клапана: SUS 304.

l   Материал клапана: SUS 304.

l   Материал стального шарика: SUS 304.

l   Материал оси: SUS 304

l   Материал шариковой подушки: ПТФЭ.

l   Испытание корпуса на давление: 60 кг/м2.

1.4 Устройство сбора остатков:

Материал: СУС 304

2.Системный блок управления:

2.1 Конструкция внешней крышки пыленепроницаемого и герметичного блока управления. Материал: литье под давлением из углеродистой стали.

2.2 Экран дисплея:

Бренд:Weinview

2.3 Тайвань FATEK FBS ПЛК: программируемый контроллер выполняет программное управление.

l   Бренд: Юнхонг

l   Местоположение: Тайвань.

l   Модель: FBS-40MA

l   Введение функции: весь процесс автоматического/ручного переключения управления

l   Регулирование веса корма второго сегмента

l   Аномальное управление функцией аварийной остановки

l   Функция защиты от крикета

l   Процедура заливки жидкости

l   Переключите источник питания: MeanWell

l   Обработка цилиндра, источника и привод: AirTAC

2.4 Полносистемный индикатор номера лампы

2.5 Механизм поддержки блока управления. Материал: SUS304.

2.6Пневматическая сборка--Соленоидный клапан Марка: ТайваньТАС

Модель: 4V210-08

2.7 Электронный контроллер веса:

Бренд:Lingheng Местоположение:Китай Модель:ST550LC

Квалификация: Источник питания приборов.       AC220V-15%+10%51Гц Рабочая температура:         -10℃～50℃

Физические размеры: 92*74*45 мм

Источник питания датчика: 24 В постоянного тока, 380 мА（Макс）

3.Весовая платформа:

Размер 3.1Pb: проектирование и обработка в соответствии с существующими требованиями к размерам оборудования.

Материал 3.2Pb: Столешница из нержавеющей стали SUS 304.

3.3Высокоточный электронный датчик взвешивания (тензодатчик) 1 шт.;Бренд: Датчик Metott-Tordo (МЕТТЛЕР ТОЛЕДО)

Модель:MT1241-40KG

Материал: легированная сталь

4. Мобильная рамка:

4.1 Материал: SUS304

4.2Размер стенда: Проектирование и обработка в соответствии с существующими требованиями к размерам оборудования;

4.3Установка четырёх универсальных колёс для лёгкого перемещения и регулировки по горизонтали;

4.4Общая съемная конструкция для легкой установки и использования пользователем;

5. Насос с кулачковым ротором из нержавеющей стали.

5.1 Модель:TL40

5.2 Параметр: 3 квадратных метра в час, давление 0,6.

5.3 Источник питания: 1,5 кВт

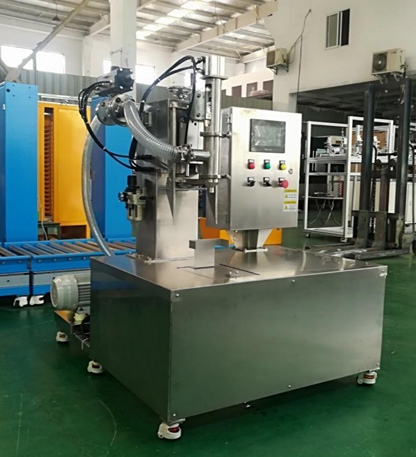

Справочная схема оборудования:
